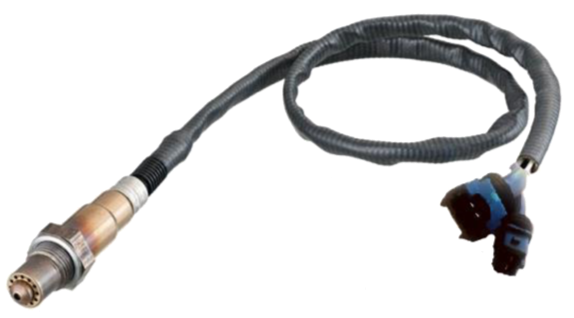

Sonde Lambda

APPLICATIONS :

Systèmes de chauffage

Processus industriels

Technologie de processus

Analyse de gaz

Traitement thermique

FONCTION :

La partie céramique de la sonde lambda (électrolyte solide) a la forme d'un tube fermé d'un côté. La surface de la céramique de sonde est pourvue à l'intérieur et à l'extérieur d'une couche microporeuse de platine (les électrodes), qui d'une part a une influence décisive sur les caractéristiques de la sonde par un effet catalytique et d'autre part sert à la mise en contact. Sur la partie de la céramique de sonde du côté du gaz de mesure, il y a une couche de céramique fortement poreuse et adhérente au-dessus de la couche de platine. Cette couche de protection empêche les résidus dans le gaz de mesure d'avoir un effet érosif sur la couche de platine catalytiquement active. Cela confère à la sonde une stabilité à long terme élevée.

La céramique de sonde active (ZrO2) est chauffée de l'intérieur par un élément chauffant en céramique, de sorte que la température de la céramique de sonde est maintenue constamment quelle que soit la température du gaz de mesure. L'élément chauffant en céramique a une caractéristique PTC, ce qui conduit à un chauffage rapide et limite la puissance requise. Les connexions de l'élément chauffant sont complètement découplées de la tension du signal de la sonde (R> = 30M-Ohm).

SPÉCIFICATIONS TECHNIQUES :

• Applications :
  • Systèmes de chauffage
  • Processus industriels
  • Technologie de processus
  • Analyse de gaz
  • Traitement thermique
• Élément sensible : tube en zirconium
• Filetage d'installation : M 18
• Plage de mesure : 21… 1… 10-26% O2
• Temps de réponse : env. 1 seconde
• Mesure de la température du gaz : <200 ° C
• Mesure de la quantité de gaz : env. 20 à 50 l / h
• Connexion (via un câble de 2,3 m) :
  • Tension de chauffage : prise
  • Signal de sonde : prise
• Sortie : 0… 1300 mV
• Climat :
  • Stockage : -40… + 100 ° C
  • Fonctionnement : 0… + 100 ° C
  • 5… 95% rel. Humidité, sans condensation
• Accessoires optionnels :
  • Remplacement pour GA 3.03.1
  • MK1
  • MK2.1
  • MK2.0
