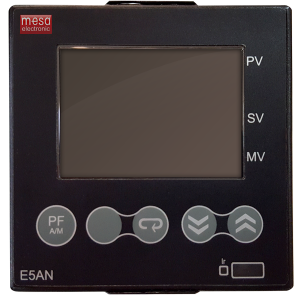

Contrôleurs universels numériques

AVANTAGES :

• Régulateur PID auto-optimisant avec le taux flou réglable
• Haute précision (± 0,2%)
• Modules de sortie interchangeables
• 3 sorties d'alarme librement définissables
• Ext. valeur de consigne entrée 4… 20 mA
• Construction modulaire
• Temps de détection de 100 ms pour les entrées analogiques
• Réglage décentralisé de la valeur de consigne
• Communication série via RS-232C, RS422 ou RS-485 et sortie de transmission (4… 20 mA)
• Contrôle de d'étape
• Contrôle du chauffage et du refroidissement
• Régulation du programme possible

DONNÉES TECHNIQUES :

• Conception : boîtier en plastique pour montage sur panneau de commande
• Degré de protection - avant : NEMA4 pour une utilisation dans des espaces confinés (correspond au degré de protection IP66)
• Degré de protection - arrière : Degré de protection selon la norme CEI: IP20
• Pinces : Degré de protection selon la norme CEI: IP20
• Dimensions : 96 x 96 x 115 mm (LxHxP)
• Panneau avant : 92 x 92 mm (LxH)
• Connexion : connexion à vis. Section de fil max. 2,5 mm
• Tension auxiliaire : 100… 240 Vac, -15 + 10%, 50/60 Hz
• Consommation électrique : env. 16 VA
• Temppérature :
• Stockage : -10… + 70 ° C
• Fonctionnement : 0… + 50 ° C, 5… 95% rel. humidité, sans condensation
• Affichage : deux affichages à 7 segments à 4 chiffres pour PV et SV
• Hauteurs de chiffres :
  • PV = 15 mm rouge
  • SV = 11 mm vert
• Entrée 1 :
  • Types de thermocouple K, J, T, E, L, U, N, R, S, B, W ou PLII
  • Sonde JPt 100, PT100
  • Entrée de tension : 0… 5 V, 1… 5 V, 1… 10 V, (Ri> = 1 MOhm)
  • Entrée courant : 0… 20 mA, 4… 20 mA (Ri = 150 Ohm)
• Entrée 2 :
  • Valeur de consigne décentralisée 4… 20 mA (Ri = 150 Ohm)
• Sortie du contrôleur : (en fonction du module intégré)
• Sortie relais : (contact sans potentiel)
• Sortie tension : (active, impulsion, 12 Vdc ou 24 Vdc [NPN] / 24 Vdc [PNP])
• Sortie courant : (continu 4… 20 mA ou 0… 20 mA)
• Sortie d'alarme : max. 3 sorties d'alarme chacune avec 11 modes d'alarme différents (avec contrôleur à deux points)
• Réglage :
  • Réglage numérique avec touches de fonction
  • Comportement de contrôle: ON / OFF ou contrôle PID avec réglage automatique
  • Partie proportionnelle: 0,1… 999,9%
  • Temps intégral FS: 0… 3999 s
  • Différentiel : 0… 3999 s
• Autres caractéristiques :
  • Etalonnage du capteur
  • Fréquence de découpage réglable (cycle de sortie)
  • Sortie sélectionnable pour un fonctionnement standard et inversé
  • Limites supérieure et inférieure de la valeur de consigne
  • Contrôleur modulant configurable
